Заземления переносные для воздушных линий ЗПЛ-1, ЗПЛ-10, ЗПЛ-35, ЗПЛ-110, ЗПЛ-220

Переносные заземления (ПЗ) для воздушных линий (ВЛ) надежно защищают ремонтный и оперативный персонал при выполнении работ с отключением линии от ошибочной, несанкционированной подачи напряжения на ВЛ. В ряду предлагаемых видов ПЗ типа ЗПЛ основным и определяющим все остальные параметры и размеры критерием является значение напряжения ВЛ, на которой предполагается его использование. Маркировка ЗПЛ как раз и включает этот параметр, ЗПЛ-1 означает применение его в сетях до 1000 В (0,4 кВ, 0,66 кВ), а ЗПЛ-220 — до 220 кВ, соответственно.

Переносные заземления могут быть установлены на рабочем месте (той опоре ВЛ, где ведутся ремонтные работы), что и является, собственно, защитой от ошибочной подачи напряжения на участок работ. Также ЗПЛ могут быть использованы в качестве базового заземления, которое предназначено для снижения потенциала наведенного напряжения на проводах ВЛ до безопасной величины (то есть менее 42 В), тогда они устанавливаются на соседней с рабочим местом опоре и присоединяются к её контуру заземления или групповому заземлителю.

Заземления переносные могут быть изготовлены из гибких медных жил (неизолированных или с прозрачной изоляцией с поперечным сечением, которое выбирается по требованиям термической стойкости таких проводников при значении тока наиболее опасного трехфазного короткого замыкания (КЗ) в сетях с изолированной нейтралью или однофазного КЗ в сетях с заземленной нейтралью. Для проверки выбора площадь сечения ЗПЛ определяется по формуле:

             Iкз √t_рз
Smin= ---------------
              272

здесь Smin — минимальное сечение проводника ЗПЛ (мм²), Iкз — наибольшее значение установившегося тока трехфазного (однофазного) КЗ (А), tрз — продолжительность наибольшей выдержки основной релейной защиты (сек). Однако, надо сказать, что по правилам эксплуатации электрозащитных средств в электроустановках до 1000 В минимальное значение сечения защитного заземления переносного составляет 16 мм², а заземления высоковольтные для электроустановок напряжением выше 1000 В — не менее 25 мм².

В нашем ассортименте есть заземления переносные высоковольтные и до 1000 В с проводниками сечением 16, 25, 35, 50, 70, 95 мм², жилы которых заключены в прозрачную пластиковую оболочку, предохраняющую их от механических повреждений. В основном все типы ЗПЛ выполнены с заземляющими спусками  (без заземляющего спуска может быть ЗПЛ-1), все ЗПЛ комплектуются несъемными изолирующими штангами для установки на провода ВЛ.

Зажимы ПЗ типа ЗПЛ обеспечивают надежное присоединения к проводам ВЛ и к заземлителю. Они соответствуют стандартам динамической устойчивости, сделаны конструктивно так, что динамические силы не могут сорвать ПЗ с места присоединения при протекании тока короткого замыкания. Кроме этого зажимы подобных типов обеспечивают удобную установку и снятие с проводов при помощи штанг для наложения заземления. Крепление заземляющего проводника к зажимам осуществляется при помощи предварительно луженых медных наконечников и гильз.

Дополнительная комплектация и услуги по желанию заказчика:

• заземления переносные ЗПЛ могут быть доукомплектованы заземляющими спусками с сечением от 35 до 95 мм²;
• все ПЗ изготавливаются как в однофазном исполнении, так и с количеством фаз нужным заказчику;
• выполняется по отдельному требованию клиента удлинение установочных штанг сверх размера, установленного стандартами длины штанги на данный класс напряжения;
• для обеспечения прочности и долговечности работы штанги могут быть покрываты защитным слоем порошковой краски или заключены в термоусадочную трубку;
• зажимы ЗПЛ могут быть оборудованы для более удобной работы в трех плоскостях специальными сочленениями карданного типа.

Технические характеристики заземлений переносных линейных:

Тип заземления	ЗПЛ-1	ЗПЛ-10	ЗПЛ-35	ЗПЛ-110	ЗПЛ-220
Номинальное рабочее напряжение, кВ	до 1,0	от 1,0 до 10	от 10 до 35	от 35 до 110	от 110 до 220
Количество фаз	3	3	3 (1)	3 (1)	3 (1)
Количество штанг с зажимами, шт	5	3	3 (1)	3 (1)	3 (1)
Длина межфазных проводов, м	0,8	1,6	4,5 (-)	6,0 (-)	9,0 (-)
Длина заземляющего спуска, м	9,0 (-)	10	12	12	15
Ток термической стойкости, кА/3 с:
с проводом 16 мм2	2,5	-	-	-	-
с проводом 25 мм2	4,0	4,0	4,0	4,0	4,0
с проводом 35 мм2	5,6	5,6	5,6	5,6	5,6
с проводом 50 мм2	8,0	8,0	8,0	8,0	8,0
с проводом 70 мм2	10,2	10,2	10,2	10,2	10,2
с проводом 95 мм2	-	13,8	13,8	13,8	13,8
Длина изолирующей части, мм, не менее	100	700	1100	1400	2500
Длина рукоятки, мм, не менее	120	300	400	600	800
Условия эксплуатации: температура, оС влажность при температуре 25 оС, %	от -45 до +45 до 80
Масса, кг, не более:
с проводом 16 мм2	3,9	-	-	-	-
с проводом 25 мм2	4,9	5,7	9,3 (4,7)	10,8 (4,9)	15,6 (6,5)
с проводом 35 мм2	8,0	8,4	11,8 (6,1)	13,5 (6,3)	19,3 (8,2)
с проводом 50 мм2	9,3	9,9	14,1 (7,4)	16,1 (7,6)	23,0 (9,9)
с проводом 70 мм2	11,5	12,2	17,8 (9,5)	20,3 (9,7)	28,7 (12,5)
с проводом 95 мм2	-	14,6	21,5 (11,6)	24,6 (11,9)	34,6 (15,1)
Срок службы, лет, не менее	2

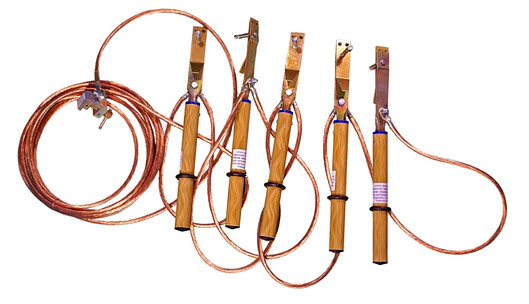

ЗПЛ-1 с зажимом-прищепкой

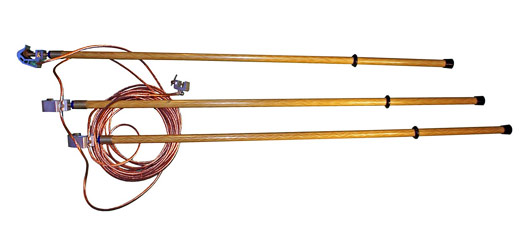

ЗПЛ-35 с винтовым фазным зажимом

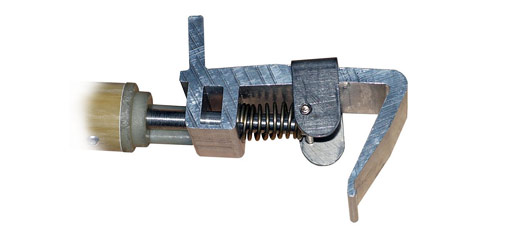

Динамический фазный зажим

---

Заземление переносное (наброс) на провода ВЛ до 10 кВ ЗНЛ-10

Для того, чтобы в полевых условиях экстренно отключить ВЛ до 10 кВ напряжения с целью спасения жизни человека, попавшего под рабочее напряжение линии на опоре или под шаговое напряжение на земле существует специальное переносное заземление — наброс. Оно представляет собой гибкий неизолированный проводник, соединенный с изолирующим фалом, имеющем специальный груз на конце. Этот проводник и вызывает искусственное короткое замыкание между фазами (двумя или тремя) и заземляющим контуром или одиночным заземлителем штыревого типа.

В собранном состоянии это заземление переносное — наброс очень компактно. В его состав входит корпус с крышкой, медный гибкий неизолированный провод, намотанный на катушку, фиксатор — уловитель, при помощи которого производится надежный контакт между проводами фаз воздушной линии (он же удерживает заземление на проводе во время прохождения тока КЗ). К заземляющему штырю этот гибкий проводник присоединяется уже  медным гибким проводом в полимерной оболочке. Сам же метательный груз соединен с изолирующим фалом через особое устройство сочленения. Проводник намотан на барабан, расположенный на одной оси с крестообразной катушкой для намотки фала.

Для применения устройства ПЗ-наброс после открытия крышки футляра вбивают штырь в землю, разматывают изолирующий фал и перебрасывают грузик с ним через провода, после этого подтягивают фалом заземление к проводам и проводят их закорачивание. При этом обязательно использование электрозащитных средств от шагового напряжения (диэлектрические боты) и диэлектрических перчаток.

Технические характеристики заземления переносного (наброса) на провода ВЛ ЗНЛ-10

Номинальное напряжение электоустановки, кВ	0,4-10
Ток термической стойкости, кА/3 с, не менее	4
Сечение закорачивающего/заземляющего провода, мм2	70/25
Длина заземляющего провода, м, не менее	15
Длина закорачивающего провода, м, не менее	3
Диаметр изолирующего фала, мм	5
Длина изолирующего фала, м, не менее	20
Длина заземляющего штыря, мм, не менее	620
Диаметр заземляющего штыря, мм	20
Условия эксплуатации: температура оС влажность при температуре 25 оС, %	от -45 до 45 до 80
Масса, кг, не более	16,5

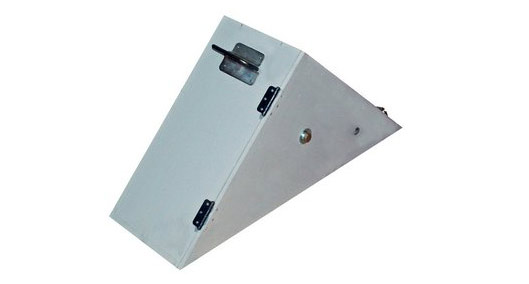

Заземление переносное (наброс) на провода ВЛ ЗНЛ-10

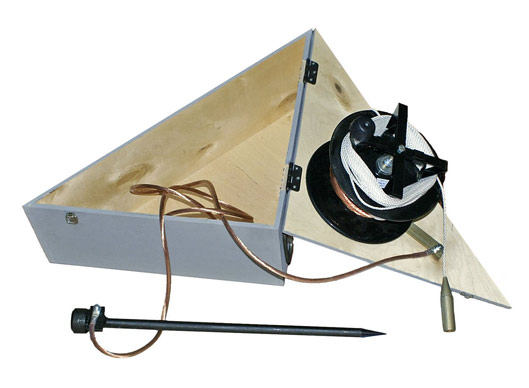

Заземление переносное (наброс) на провода ВЛ ЗНЛ-10 в собранном виде

---

Заземления переносные для воздушных линий ЗПЛ-10/З (с указателями УВНБУ-6÷35, УВНБУ-1)

Особняком в ряду ПЗ разных конструкций для ВЛ стоят заземления переносные типа ЗПЛ-10/З. Их особый статус обусловлен тем, что они предназначаются для выполнения заземления проводов ВЛ с напряжением 6—10 кВ непосредственно с поверхности грунта, то есть подъем на опору и конструкции не требуется. Далее надо сказать еще про одну особенность таких ПЗ — они поставляются комплекте с указателями высокого напряжения типа УВНБУ-6-35 или УВНБУ-6-35-0,4. Непосредственно перед установкой заземления высоковольтного провода ведется проверка отсутствия напряжения этими указателями, чем обеспечивается дополнительная безопасность при данной работе. Общая длина составной изолирующей и телескопической рабочей штанги составляет более 8 м при сечении заземляющего проводника в 25 мм², согласно нормы.

Указатели напряжения позволяют проверять его наличие как через непосредственный контакт, так и на расстоянии от провода через индикацию наличия электрического поля определенной величины вокруг него. При этом инициируются  световые и звуковые сигналы определенной частоты, силы звука и тональности. Для проведения проверки напряжения в комплект поставки входят специальные универсальные штанги. Питание УВНБУ производится от автономного аккумуляторного источника, есть режим проверки работоспособности бесконтактного указателя напряжения.

Технические характеристики заземления переносного для ВЛ ЗПЛ 10/3

Тип заземления:	ЗПЛ-10/З с УВНБУ-6÷35	ЗПЛ-10/З с УВНБУ-6÷35 и 0,4
Номинальное рабочее напряжение, кВ	от 6 до 10	6÷10 и 0,4
Общая длина заземляющей штанги, мм, не менее	3200
Количество заземляющих штанг, шт	2
Тип заземляющей штанги	телескопическая
Тип заземляющего зажима	гравитационный
Длина фазных проводов, мм, не менее	4000
Длина заземляющего спуска, мм, не менее	4000
Длина заземляющего штыря, мм, не менее	620
Сечение провода, мм2, не менее	25
Ток термической стойкости, кА/3 с, не менее	4
Общая длина изолирующей штанги, мм, не менее	4900
Количество звеньев изолирующей штанги, шт	23
Длина изолирующей части, мм, не менее	2000
Длина рукоятки, мм, не менее	2600
Условия эксплуатации: температура, оС влажность при температуре 25 оС, %	от -30 до +40 до 80
Масса, кг, не более:
- заземляющая штанга с зажимом	13,6
- изолирующая штанга	2,9
- заземление в сборе	16,5
Срок службы, лет, не менее	2

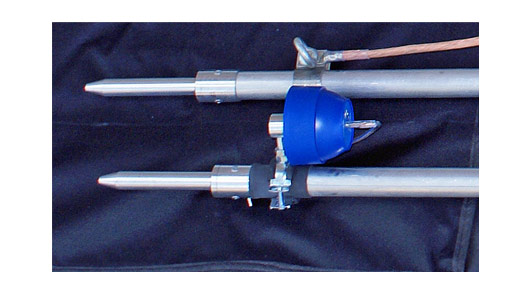

Заземление переносное для воздушных линий ЗПЛ-10/З(с указателем УВНБУ-1)

Указатель УВНБУ-1 заземления переносного
для воздушных линий ЗПЛ-10/З

---

Заземления переносные для грозового защитного троса ВЛ ЗПГЗ-110÷500 и ЗПГЗ-750÷1150

На ВЛ от 110 кВ проектом предусмотрена установка грозозащитного троса на изолирующей подвеске. Он может быть одинарным или расщепленным (для ВЛ 330 кВ и выше). На таких тросах обычно предусмотрено подключение через выключатель напряжения для плавки гололеда в зимний период, также там может наводиться значительный потенциал от параллельных ВЛ. Заземления переносные для грозового защитного троса предназначаются для защиты работающих от поражения электрическим током при ошибочной подаче напряжения через систему плавки гололеда и снижения значения наведенного напряжения при работах непосредственно на тросе или на конструкции опоры с приближением к грозозащитному тросу на расстояние менее 1 метра.

Сечение заземляющего проводника ПЗ типа ЗПГЗ, согласно правил, выбирается по условиям механической прочности, но минимальное сечение составляет 10 мм². Технические характеристики заземлений переносных для тросов приведены в таблице, они полностью соответствуют требованиям нормативных документов.

Технические характеристики заземления переносного для грозового защитного троса ВЛ ЗПГЗ

Тип заземления	ЗПГЗ-110÷500	ЗПГЗ-750÷1150
Рабочее напряжение, кВ	110, 220, 330, 500	750, 1150
Длина заземляющего спуска, м	1,5	3,0
Сечение заземляющего провода, мм2, не менее	25
Ток термической стойкости, кА/3 с, не менее	4
Длина штанги, м, не менее	1,0	1,9
Длина изолирующей части, мм, не менее	700	1400
Длина рукоятки, мм, не менее	300	500
Условия эксплуатации: температура, оС влажность при температуре 25 оС, %	от -45 до +45 до 80
Масса, кг, не более	2,3	3,5
Срок службы, лет, не менее	2

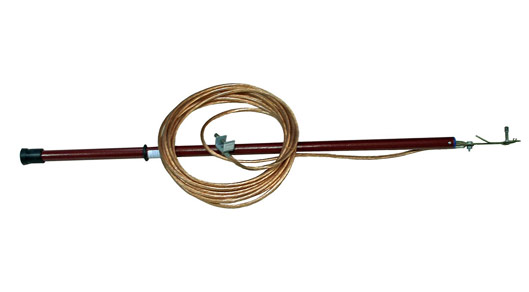

Заземление переносное для грозового защитного троса ВЛ ЗПГЗ-110÷500

---

Заземления штанговые с металлическими звеньями ЗПЛШМ-110÷220, ЗПЛШМ-330÷500, ЗПЛШМ-750, ЗПЛШМ-1150

Все заземления переносные данного типа аналогичны по конструкции и выполняемым функциям обычным ЗПЛ (например, ЗПЛ-110-220), но в качестве удлинителя рабочей части изолирующей штанги для установки данных ПЗ применены  металлические звенья. Прежде всего, это связано с условиями механической прочности, поскольку общая длина штанги в среднем может быть от 6 до 8 м. Все остальные параметры ПЗ типа ЗПЛШМ позволяют использовать их для защиты от ошибочного включения коммутационных аппаратов или снижения значения наведенного напряжения на ВЛ до безопасной величины. Такая конструкция высоковольтного переносного заземления хорошо себя зарекомендовала на ВЛ со значительными габаритами между фазными проводами, когда требуется установка ПЗ с одного положения телескопической вышки (ТВ), которой обычно пользуются линейные бригады для работы. Фазный зажим с карданным соединением дает дополнительные удобства при установке и снятии таких заземлений высоковольтных линий. Характеристики и параметры соответствуют стандартам, гарантированы надежность и качество.

Технические характеристики заземлений штанговых с металлическими звеньями ЗПЛШМ-110÷220, ЗПЛШМ-330÷500, ЗПЛШМ-750, ЗПЛШМ-1150

Тип заземления	ЗПЛШМ-110÷220	ЗПЛШМ-330÷500	ЗПЛШМ-750	ЗПЛШМ-1150
Номинальное напряжение, кВ	110÷220	330÷500	750	1150
Длина заземляющего спуска, м, не менее	2,0	3,0	3,0	3,0
Количество штанг, шт.	1	1	1	1
Длина изолирующей части штанги, мм, не менее	500	1000	1000	1000
Длина рукоятки штанги, мм, не менее	800	1000	1000	1000
Кол-во металлических звеньев штанги, шт.	2	2	3	4
Длина металлических звеньев штанги, мм, не менее	2000	2000	2000	2000
Сечение заземляющего провода, мм2, не менее	25
Ток термической стойкости, кА/3 с, не менее	4
Соединение заземляющего зажима с металлическим звеном штанги	карданное
Испытательное напряжение изолирующей части штанги в течение 5 мин, кВ	50	100	150	200
Условия эксплуатации: температура, оС влажность при температуре 25 оС, %	от -45 до +45 до 80
Масса, кг, не более	5,2	5,5	6,5	7,0
Срок службы, лет, не менее	2

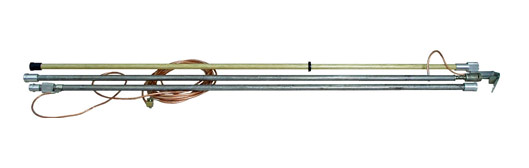

Заземление штанговое с металлическими звеньями ЗПЛШМ-330÷500

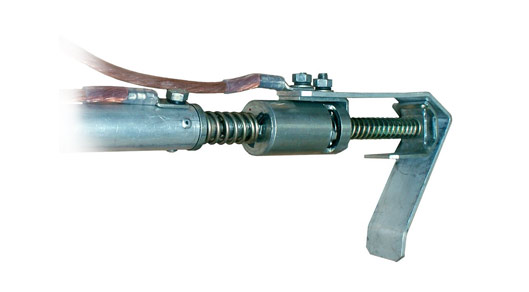

Фазный зажим с карданом для ЗПЛШМ

---

Заземление переносное для ВЛ СИП ЗПЛ-1 СИП

В настоящее время в нашей стране для обеспечения более высокой надежности работы ВЛ и снижения потерь электроэнергии при транспортировке широко используют самонесущие изолированные провода типа СИП напряжением до 1000 В, а также 6—20 кВ. Все СИП имеют надежную полиэтиленовую изоляцию и делятся на две большие группы с алюминиевыми токоведущими проводами. Первая группа изготавливается для сетей с заземленной нейтралью и имеет нулевую несущую неизолированную жилу, вторая группа — несущие стальные жилы встроены в алюминиевые токопроводы.

Для безопасного выполнения работ на таких линиях СИП используют заземления переносные бесштанговой конструкции с изоляцией заземляющего проводника из синтетических материалов в соответствии с правилами эксплуатации электрозащитных средств. Заземления для ВЛ СИП типа ЗПЛ функционально обеспечивает все защитные мероприятия в отношении сбережения жизни и здоровья работников. Оно соединяется с проводом СИП посредством специального адаптера РМСС, который устанавливается в зажимах ответвлений и дает возможность прокалывания изоляции проводника СИП. Все параметры и размеры соответствуют нормативам и принятым стандартам в энергетике.

Технические характеристики заземления переносного для ВЛ СИП ЗПЛ-1

Номинальное напряжение электроустановки, кВ	до 1
Ток термической стойкости, кА/З с, не менее	2,3
Ток электродинамической стойкости, кА, max	14
Сечение заземляющего провода, мм2	16
Длина заземляющего провода, м, не менее	10
Длина межфазных перемычек, мм, не менее	300
Условия эксплуатации: температура Сo влажность при температуре 25 Сo %	от -45 до +45 до 80
Масса, кг, не более	1,9

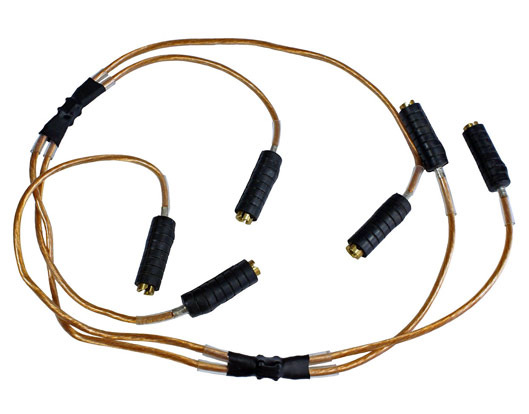

Заземление переносное для ВЛ СИП ЗПЛ-1 СИП

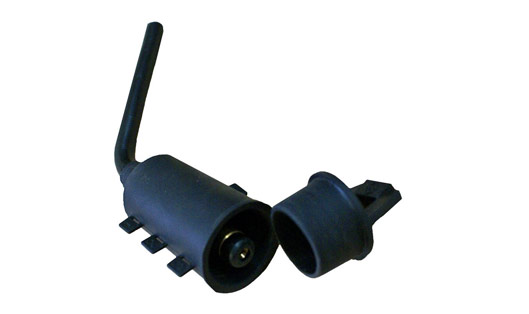

Адаптер PMCC для ЗПЛ-1 СИП
