Предохранители серии ПР-2

Предохранители типа ПР-2 с закрытой разборной плавкой вставкой общего назначения общепромышленного применения предназначены для защиты электрооборудования промышленных установок и электрических сетей при перегрузке и коротких замыканиях при установке их в цепях переменного тока напряжением до 500 В, частоты 50 и 60 Гц и в цепях постоянного тока напряжением до 440 в.

Предохранители типа ПР-2 хорошо зарекомендовали себя при эксплуатации в странах и районах с умеренным и холодным климатом, в странах с тропическим климатом. Они могут работать в установках на высоте до 1000 метров над уровнем моря и при вибрационных нагрузках в диапазоне частот 5-50 Гц и максимальном ускорении 2g, а также длительностью импульса 1-10 мс.

Предохранители должны изготавливаться:

• По номинальному напряжению:
• на 220 в для работы в сетях переменного тока частоты от 50 до 60 Гц и в сетях постоянного тока;

Примечание: предохранители на номинальное напряжение 220 В могут
работать в сети переменного тока частоты 50 и 60 Гц при напряжении 380 В.

• на 500 в для работы в сети переменного тока частоты 50 и 60 Гц и в сетях постоянного тока при напряжении 440 в.

• По номинальному току основания предохранителя и плавкой вставки в соответствии с таблицей:

  Номинальный ток основания предохранителя, А	Номинальный ток плавкой вставки, А
  15	6, 10, 15
  60	15, 20, 25, 35, 45, 60
  100	60, 80, 100
  200	100, 125, 160, 200
  350	200, 225, 260, 300, 350
  600	350, 430, 500, 600
  1000	600, 700, 850, 1000

• По количеству полюсов — однополюсные;
• По наличию указателя срабатывания и бойка — без указателя
  срабатывания и бойка;
• По наличию контактов вспомогательной цепи — без контактов
  вспомогательной цепи.
• По виду присоединения проводников к выводкам предохранителя:
  • с задним присоединением;
  • с передним присоединением.
• По способу монтажа — для установки на изоляционных основаниях
  комплектных устройств.

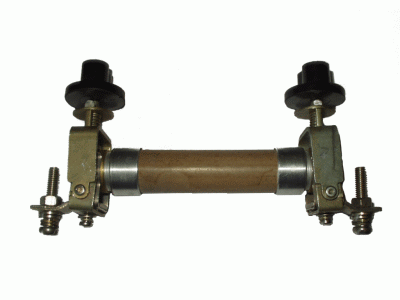

Предохранители серии ПР-2

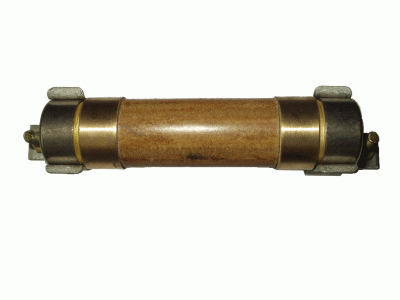

Предохранители серии ПР-2

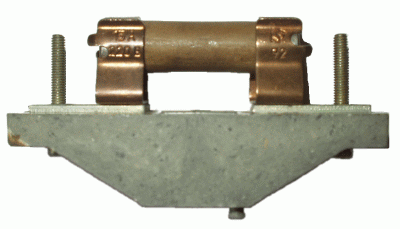

Предохранители серии ПР-2

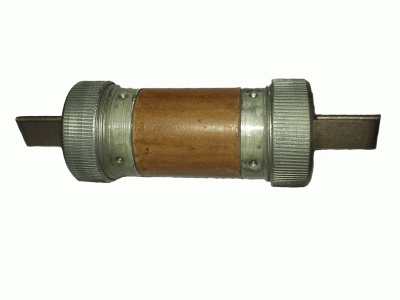

Предохранители серии ПР-2

В комплект поставки предохранителей должны входить:

• держатель плавкой вставки (без плавкой вставки) — 1 шт;
• основание предохранителя — 2 шт;
• собственное изоляционное основание (если предохранитель заказан на собственном изоляционном основании) — 1 шт;
• инструкция по эксплуатации (поставляется по требованию заказчика) — 2 экз. на одно место упаковки.

Примечание: поставка плавких вставок производится по отдельным заказам, оформленным в установленном порядке.

Конструкция запирающих устройств должна обеспечивать невозможность выпадения или недопустимого смещения держателя плавкой вставки при вибрации и ударных сотрясениях, могущих вызвать разрывы тока в цепи или значительное увеличение нагрева контактов.

В качестве изолятора в предохранителях ПР-2 используется фибровая трубка, единственным изготовителем которой является только наше предприятие. Она выдерживает испытательное напряжение на разряд по поверхности в воздухе для марки ВВ не менее 30 кВ, для марки НВ не менее 25 кВ. электрическая прочность фибровых трубок при испытании напряжением перпендикулярно к стенке для трубок марки ВВ — не менее 5 кВ/мм, для трубок марки НВ — не менее 4-6 кВ/мм в зависимости от толщины стенки.

Кроме того, комплектующие к ПР-2 изготавливаются из цветных металлов (латунь, дюраль), что обеспечивает более эффективную работу предохранителя.

Гарантийный срок — 3 года с момента отгрузки потребителю и не менее 2,5 лет с начала эксплуатации.

Изделия соответствуют ТУ 16-522.091-72 и ТУ 16-522.118-75.
Продукция сертифицирована.
