Штанги оперативные

Штанги оперативные изолирующие ШО-1, ШО-15, ШО-35, ШО-110, ШО-220

Предназначены для оперативной работы в электроустановках постоянного и переменного тока промышленной частоты напряжением до 220 кВ. Применяются для включения и отключения однополюсных разъединителей. Рабочие части штанг обеспечивает возможность надежного крепления сменных инструментов и приспособлений.

Штанги изготовлены из стеклопластикового профиля СПКЭ-30/25. В базовой комплектации штанги покрыты эпоксидным лаком, но по желанию заказчика могут быть покрыты порошковой краской или термоусаживаемой трубкой.

Технические характеристики штанг оперативных изолирующих ШО-1, ШО-15, ШО-35, ШО-110, ШО-220

Тип штанги	ШО-1	ШО-15	ШО-35	ШО-110	ШО-220
Номинальное напряжение электроустановки, кВ	до 1	от 1 до 15	от 15 до 35	от 35 до 110	от 110 до 220
Длина изолирующей части, мм, не менее	500	700	1100	1400	2500
Длина рукоятки, мм, не менее	300	300	400	600	800
Общая длина, мм, не менее	830	1030	1530	2030	3330
Условия эксплуатации: температура, oС влажность при температуре 25 oС, %	от -45 до +45 до 80
Масса, кг, не более	0,65	0,8	1,0	1,2	2,1
Срок службы, лет, не менее	15

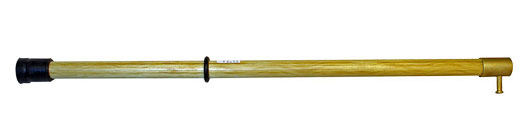

Штанга оперативная изолирующая ШО-110

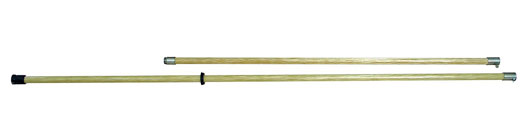

Штанга оперативная изолирующая ШО-220

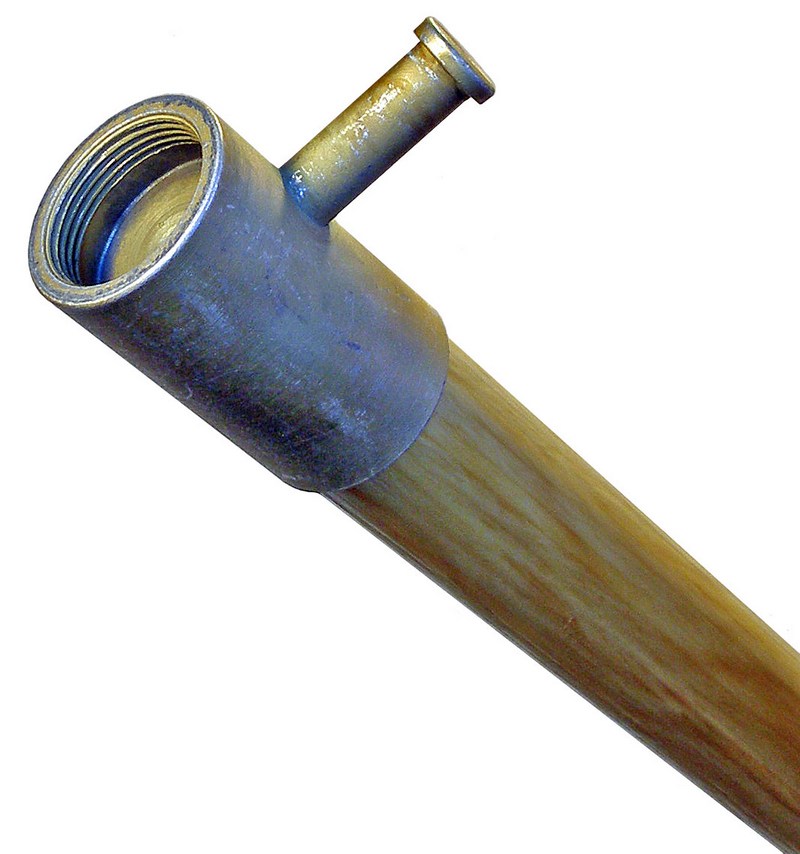

Головка штанги оперативной изолирующей

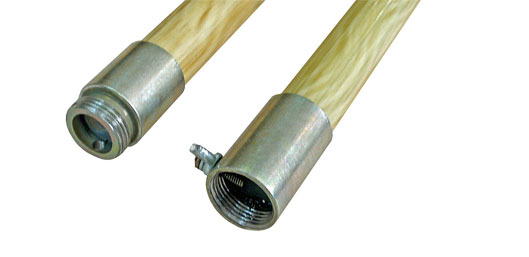

Соединитиельный узел штанги оперативной изолирующей (ШО-220)

---



Штанги оперативные универсальные ШОУ-1, ШОУ-15, ШОУ-35, ШОУ-110, ШОУ-220

Предназначены для оперативной работы в электроустановках постоянного и переменного тока промышленной частоты напряжением до 220 кВ. Применяются для управления разъединителями и замены трубчатых предохранителей.

Штанги изготовлены из стеклопластикового профиля СПКЭ-30/25. В базовой комплектации штанги покрыты эпоксидным лаком, но по желанию заказчика могут быть покрыты порошковой краской или термоусаживаемой трубкой.

Технические характеристики штанг оперативных универсальных ШОУ-1, ШОУ-15, ШОУ-35, ШОУ-110, ШОУ-220

Тип штанги	ШОУ-1	ШОУ-15	ШОУ-35	ШОУ-110	ШОУ-220
Номинальное напряжение электроустановки, кВ	до 1	от 1 до 15	от 15 до 35	от 35 до 110	от 110 до 220
Длина изолирующей части, мм, не менее	500	от 1 до 15	от 15 до 35	от 35 до 110	от 110 до 220
Длина рукоятки, мм, не менее	300	700	1100	1400	2500
Общая длина, мм, не менее	950	300	400	600	800
Диаметр трубчатого предохранителя, мм	От 60 до 80
Разъем головки рабочей части, мм	до 85
Условия эксплуатации: температура, oС влажность при температуре 25 oС, %	от -45 до +45 до 80
Масса, кг, не более	0,9	1,05	1,2	1,5	2,3
Срок службы, лет, не менее	15

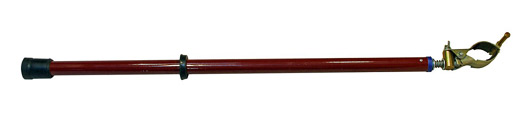

Штанга оперативная универсальная ШОУ-110

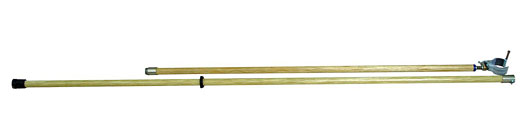

Штанга оперативная универсальная ШОУ-220

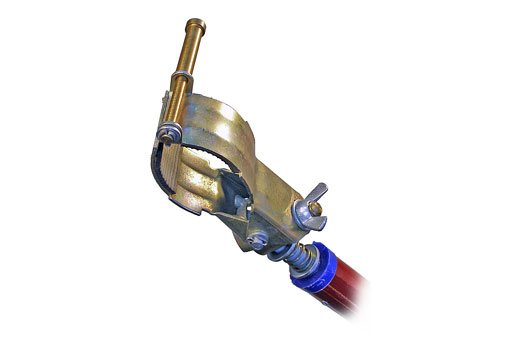

Головка штанги оперативной универсальной

---



Штанги оперативные спасательные ШОС-15 и ШОС-110

Штанга оперативная спасательная ШОС предназначена для оттягивания человека или его конечностей от токоведущих частей электроустановки, находящейся под напряжением от 0,4 до 110 кВ, и тем самым дает возможность немедленной реанимации пострадавшего без необходимости ждать отключения электроустановки от напряжения.

Конструктивно штанга состоит из изолирующей оперативной штанги, выполненной из стеклопластикового профиля СПКЭ-30/25 и крюка, изготовленного из металлической трубы, покрытой термоусаживаемой изоляционной трубкой. Изолирующая часть и рукоятка штанги разделены ограничительным кольцом.

В базовой комплектации штанги покрыты эпоксидным лаком, но по желанию заказчика могут быть покрыты порошковой краской или термоусаживаемой трубкой.

Технические характеристики штанг оперативных спасательных ШОС-15 и ШОС-110

Тип штанги	ШОС-15	ШОС-110
Номинальное рабочее напряжение, кВ	до 15	до 110
Длина изолирующей части, мм, не менее	700	1400
Длина рукоятки, мм, не менее	300	600
Общая длина штанги, мм, не более	1400	2500
Габаритные размеры (в упаковке), мм, не более	1500х450х60	2600х450х60
Масса штанги, кг, не более	1,5	1,7

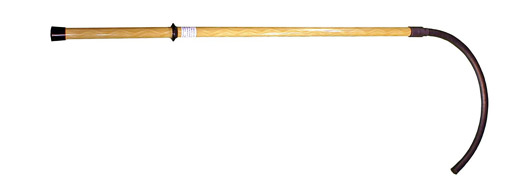

Штанга оперативная спасательная ШОС-15

---



Штанги разрядные КУ-0,4, КУ-10, КУ-35

Штанги разрядные предназначены для снятия и выравнивания потенциала электроустановок напряжением 0,4, 6-10 и 35 кВ.

Штанги изготовлены из стеклопластикового профиля СПКЭ-30/25. В базовой комплектации штанги покрыты эпоксидным лаком, но по желанию заказчика могут быть покрыты порошковой краской или термоусаживаемой трубкой.

Технические характеристики штанг разрядных КУ-0,4, КУ-6-10, КУ-35

Тип штанги	КУ-0,4	КУ-10	КУ-35
Номинальное напряжение электроустановки, кВ	0,4	6-10	35
Длина изолирующей части, м, не менее	0,5	0,7	1,1
Длина рукоятки, м, не менее	0,3	0,3	0,4
Длина заземляющего провода, м, не менее	1	4,5	5,5
Сечение заземляющего провода, мм2, не менее	16	16	16
Длина контакта-наконечника, мм, не менее	90	80	80
Масса штанги разрядной без упаковки, кг, не более	1,8	1,8	2,5
Условия эксплуатации: температура, oC влажность при температуре 25 oС, % атмосферное давление	от -45 до +40 до 80 60-106,7 кПа (460-800 мм рт. ст.)

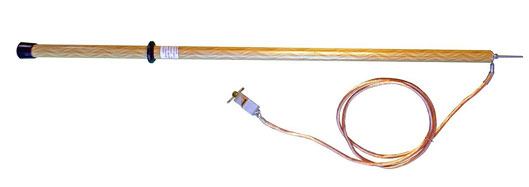

Штанга разрядная КУ-0,4

---
